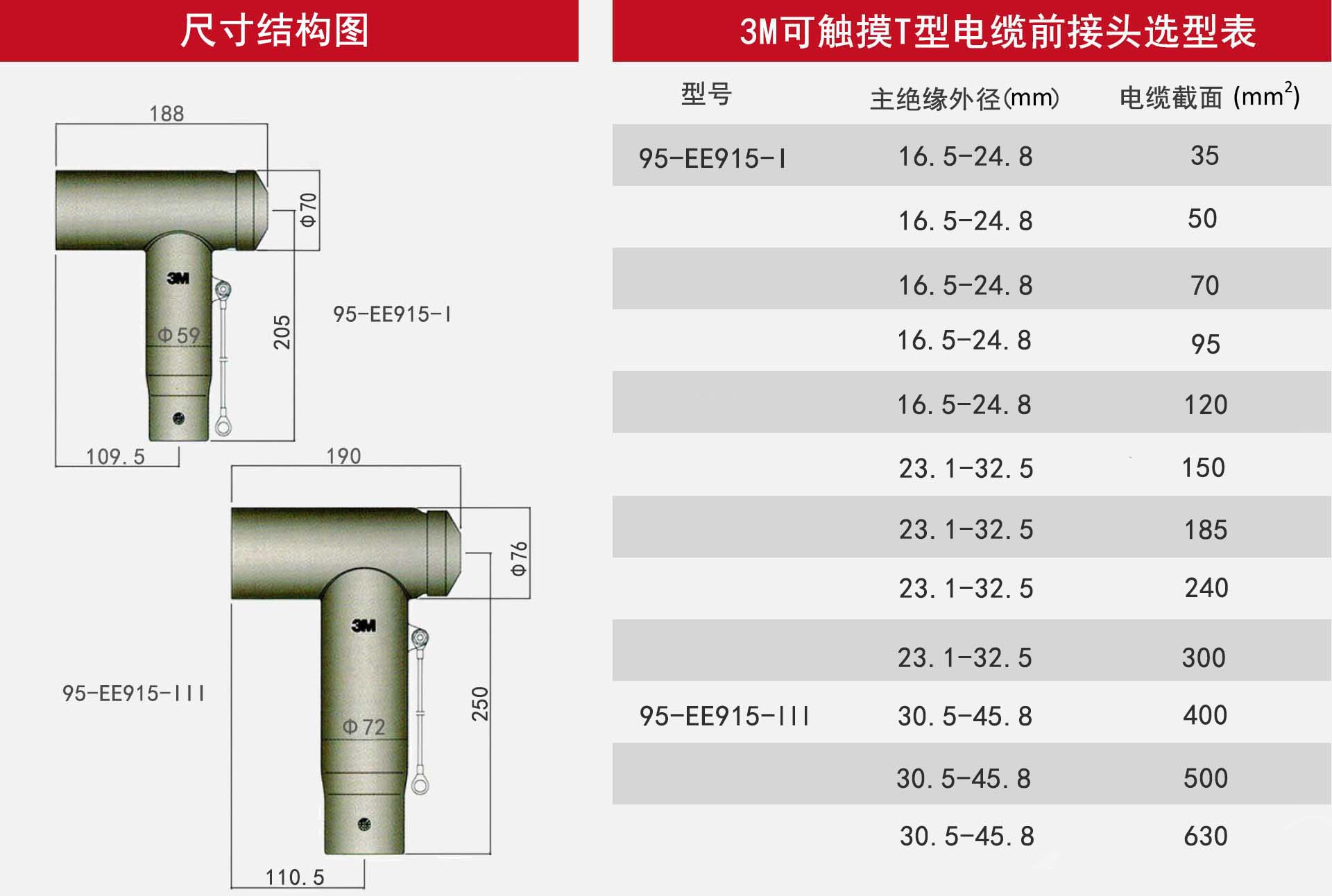

3M可触摸T型前接头

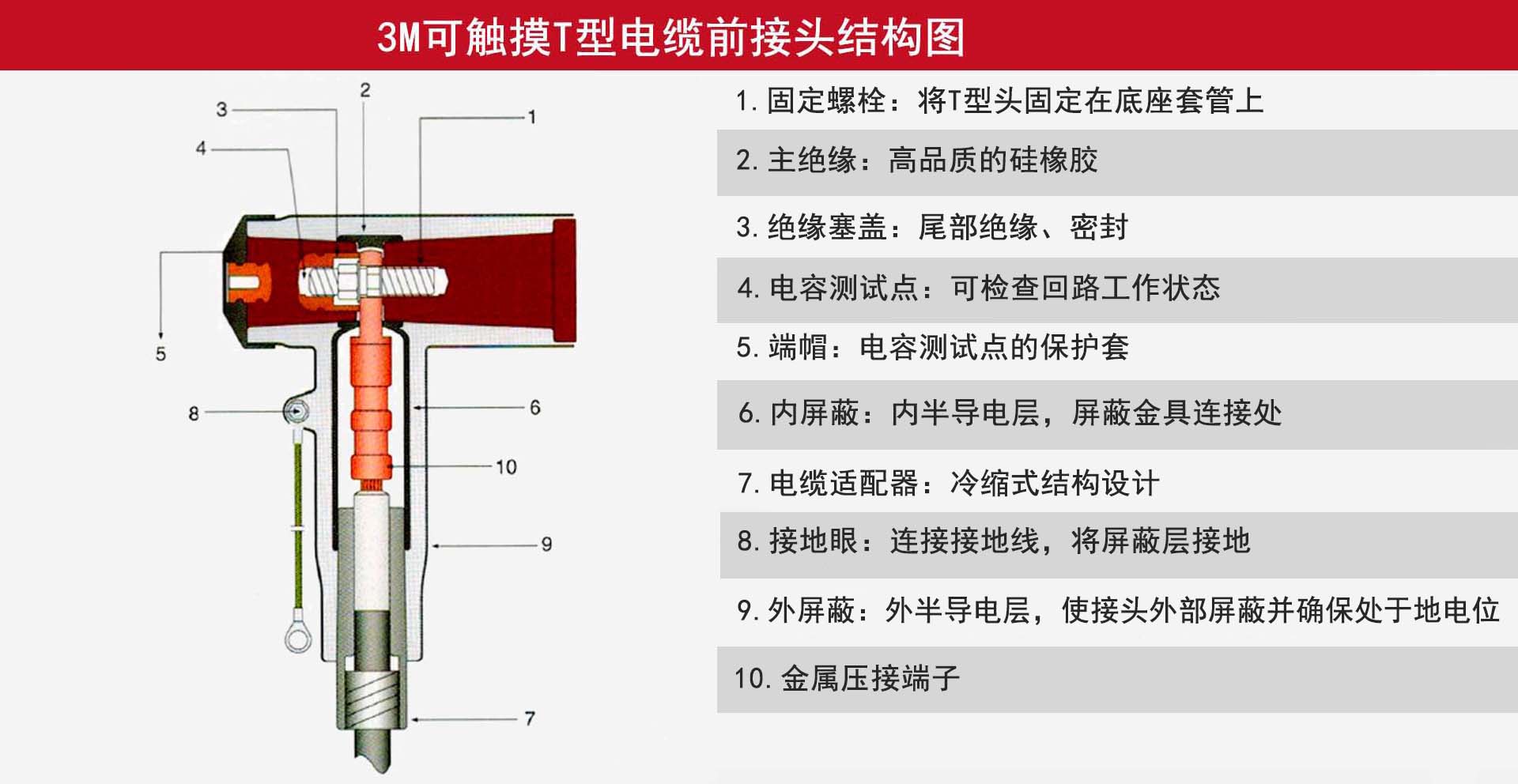

3M可触摸T型电缆前接头是硅橡胶插拔式电缆连接头，应用于户内场合（不受气候影响的场所），由一T型硅橡胶连接主体和具有高介电常数电应力控制作用的适配器组成，适配器被预先撑开在可抽取的芯绳上。T型连接头主体由内半导电层、绝缘层和外屏蔽层三部分构成，冷缩适配器由外绝缘层和内高介电常数应力控制层构成。本组件专用于8.7/15kV电缆与设备插座相接。

产品特点

●电缆适配器，冷缩结构设计，安装快速简便
●紧凑型设计，适应不同尺寸环网柜和分支箱
●全屏蔽可触摸式，无最小安全净距离要求
●每套产品出厂均测试，质量有保障

电气性能

●最大系统电压：17.5kV
●持续额定电流：630A
●局部放电量：＜3PC@15kV
●冲击耐压：95kV
●交流耐压5分钟：39kV
●交流耐压15分钟：35kV
●热短路电流：23.6kA/2.03s
●动态短路电流：85.5kA/60ms

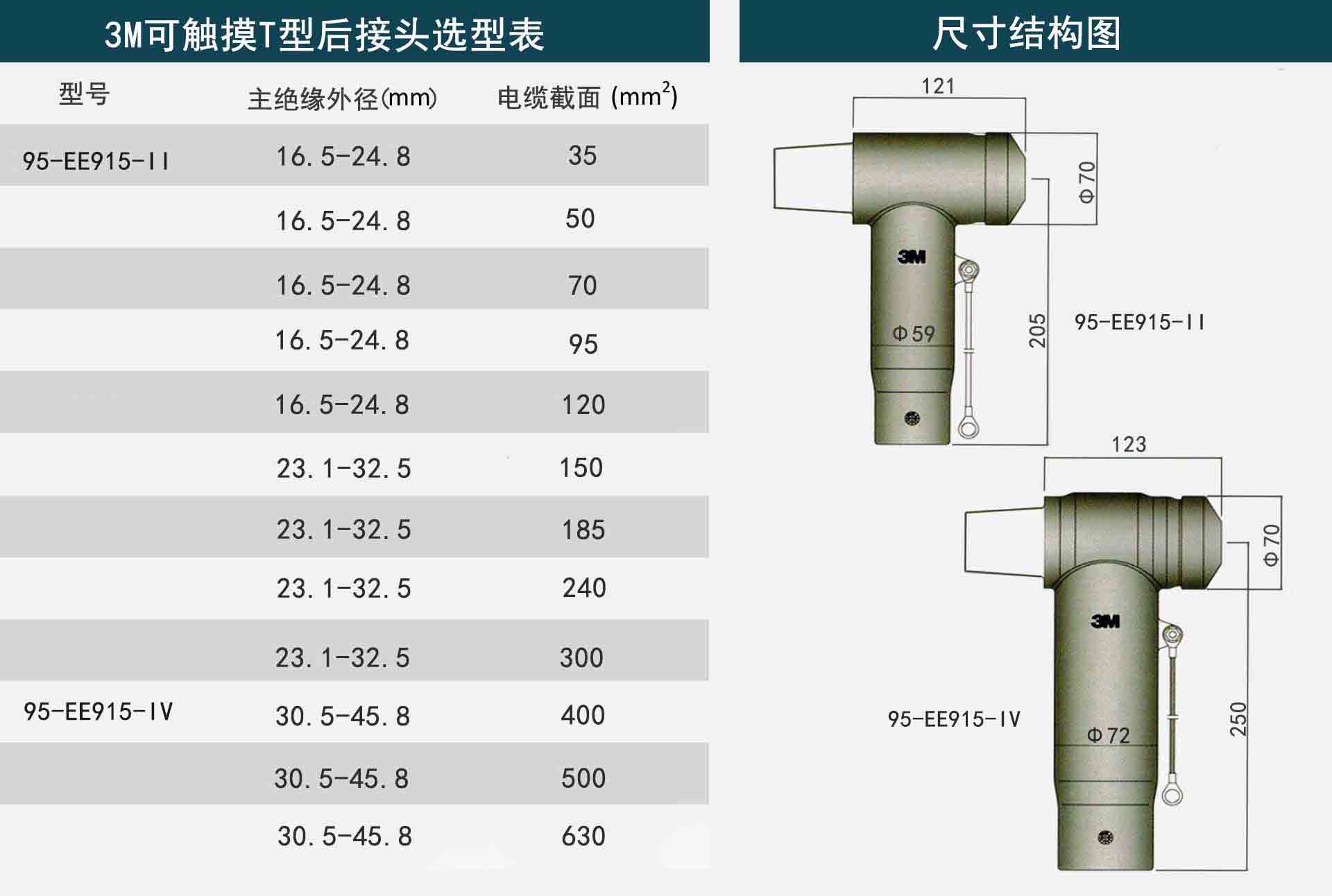

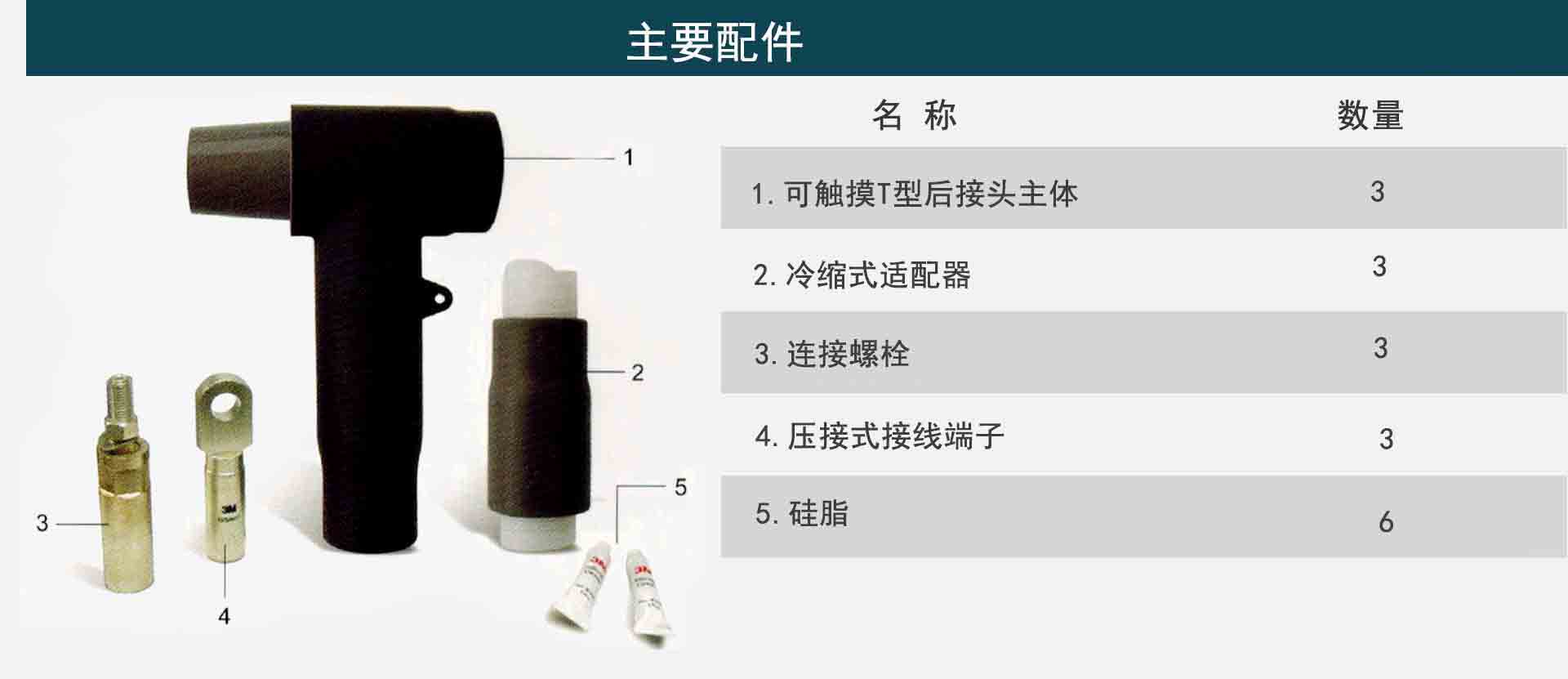

3M可触摸T型后接头

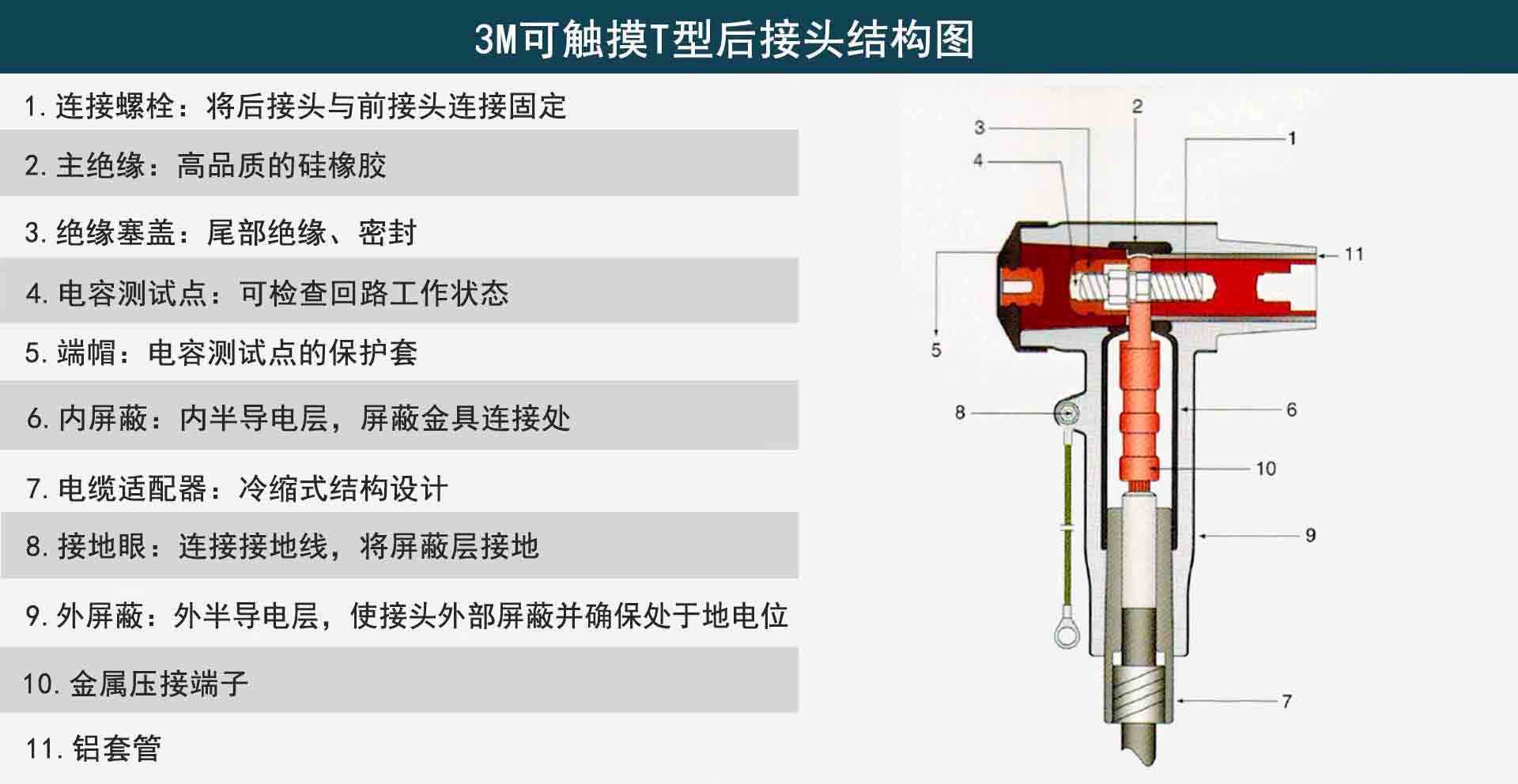

3M可触摸T型电缆前接头是硅橡胶插拔式电缆连接头，应用于户内场合（不受气候影响的场所），由一T型硅橡胶连接主体和具有高介电常数电应力控制作用的适配器组成，适配器被预先撑开在可抽取的芯绳上。T型连接头主体由内半导电层、绝缘层和外屏蔽层三部分构成，冷缩适配器由外绝缘层和内高介电常数应力控制层构成。本组件专用于8.7/15kV电缆与设备插座相接。

产品特点

●电缆适配器，冷缩结构设计，安装快速简便
●紧凑型设计，适应不同尺寸环网柜和分支箱
●全屏蔽可触摸式，无最小安全净距离要求
●直接与T型前接头配合设计，无需连接器，安装长度缩短
●每套产品出厂均测试，质量有保障

电气性能

●最大系统电压：17.5kV
●持续额定电流：630A
●局部放电量：＜3PC@15kV
●冲击耐压：95kV
●交流耐压5分钟：39kV
●交流耐压15分钟：35kV
●热短路电流：23.6kA/2.03s
●动态短路电流：85.5kA/60ms

3M 250A肘型电缆插拔头

3M 250A插拔式肘型电缆连接头可提供全屏蔽、安全的插拔式连接，可与标准的连接底座配合。可任意角度安装，无相间距离要求。

电气性能

●最大系统电压：24kV
●冲击水平：125kV
●工频耐压5分钟：54kV
●工作电流：250A
●过载电流8小时：300A
●1秒钟短路：12.5kA
